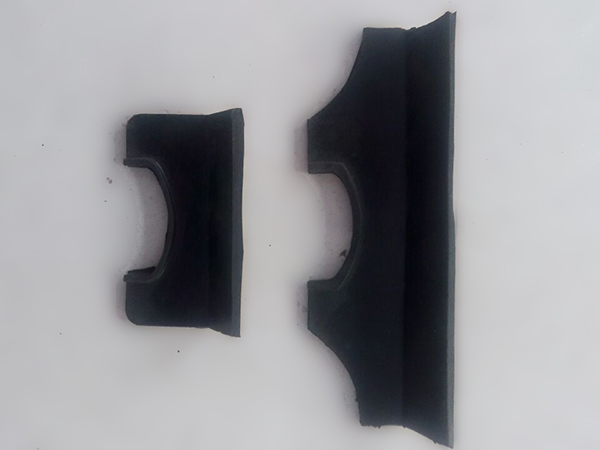

English铁座胶垫
“铁座胶垫” 通常是指铁路扣件系统中，用于钢轨铁座（或铁垫板）与轨枕（或道床）
之间的橡胶垫板，其主要作用是缓冲列车荷载冲击、减少振动传递，并提供一定的弹性
和绝缘性能。以下从多个维度对其进行详细说明：
一、应用场景与功能
安装位置
铺设于铁垫板（或铁座）与轨枕（混凝土枕、木枕等）之间，是铁路扣件系统的重要组
成部分。
核心功能
缓冲减震：吸收列车通过时钢轨与铁座产生的高频冲击，降低对轨枕和道床的损伤。
提供弹性：改善轨道的弹性状态，减少钢轨硬性接触带来的磨损。
绝缘隔离：防止钢轨电流通过铁座传导至轨枕，避免信号系统干扰或漏电风险。
耐候性保护：隔离铁座与轨枕的直接接触，减少金属锈蚀和混凝土磨损。
二、常见材质与特性
材质类型
天然橡胶或合成橡胶：常用丁苯橡胶（SBR）、三元乙丙橡胶（EPDM）等，具备耐磨、
耐老化、耐高低温（-40℃~+70℃）特性。
复合增强材质：部分胶垫添加钢丝、纤维织物或塑料骨架增强，提高抗撕裂强度和刚度
稳定性。
关键性能指标
硬度：邵氏硬度通常为 60~80 度（A 型），根据线路载荷调整（重载线路硬度更高）。
拉伸强度：≥10MPa，扯断伸长率≥200%，确保长期使用不易开裂。
压缩永久变形：经 100℃×72h 老化后，变形率≤30%，保证弹性持久。
绝缘电阻：工作电阻≥10?Ω，满足铁路信号系统绝缘要求。
静刚度：根据线路需求设计，一般为 60~120kN/mm（重载线路更高）。
三、型号与规格
命名规则
通常以 “钢轨类型 + 厚度 + 特性” 命名，例如：
60-10 铁座胶垫：适配 60kg/m 钢轨，厚度 10mm。
弹条 IV 型铁座胶垫：对应特定扣件系统（如弹条 IV 型扣件），尺寸与铁垫板匹配。
典型尺寸
长 × 宽：常见 185×150mm、200×160mm 等，根据铁垫板尺寸定制。
厚度：8mm、10mm、12mm 等，重载线路常用 10mm 以上规格。
四、相关标准与技术要求
中国铁路标准：
TB/T 2626《铁道混凝土枕轨下用橡胶垫板技术条件》
TB/T 3397《铁路轨道用橡胶垫板》
针对不同扣件系统（如弹条 III 型、IV 型、V 型）有专项规格要求。
关键检测项目：
力学性能（拉伸、压缩、磨耗）、耐老化性能（热空气老化、臭氧老化）、绝缘性能、
防火性能（部分特殊场景）。
五、与其他胶垫的区别
与轨下胶垫的对比：
铁座胶垫位于铁垫板与轨枕之间，而轨下胶垫直接位于钢轨与铁垫板之间，两者分工
不同：
轨下胶垫：主要缓冲钢轨垂直冲击，刚度较高。
铁座胶垫：主要缓冲铁垫板与轨枕的横向 / 纵向振动，弹性更均衡。
与复合型胶垫的区别：
部分铁座胶垫为 “橡胶 + 金属” 复合结构（如带钢骨架），而普通胶垫多为纯橡胶
材质，复合结构更适合重载或高频振动场景。
六、维护与更换
失效表现：
胶垫开裂、老化变硬、弹性丧失；
压缩变形超过 15%，厚度明显减薄；
绝缘电阻低于 10?Ω，影响信号传输。
更换周期：
一般 5~8 年，或根据线路运量、环境（如潮湿、腐蚀）缩短周期，重载线路需更频繁
检查。
七、延伸应用
除铁路外，类似结构的铁座胶垫也可用于矿山轨道、工业机械底座减震等场景，通过
调整材质和刚度适应不同载荷需求。
如需具体型号的技术参数或采购标准，可进一步参考铁路行业规范或扣件系统厂商的
产品手册。
